REVOLUTION 300

Print

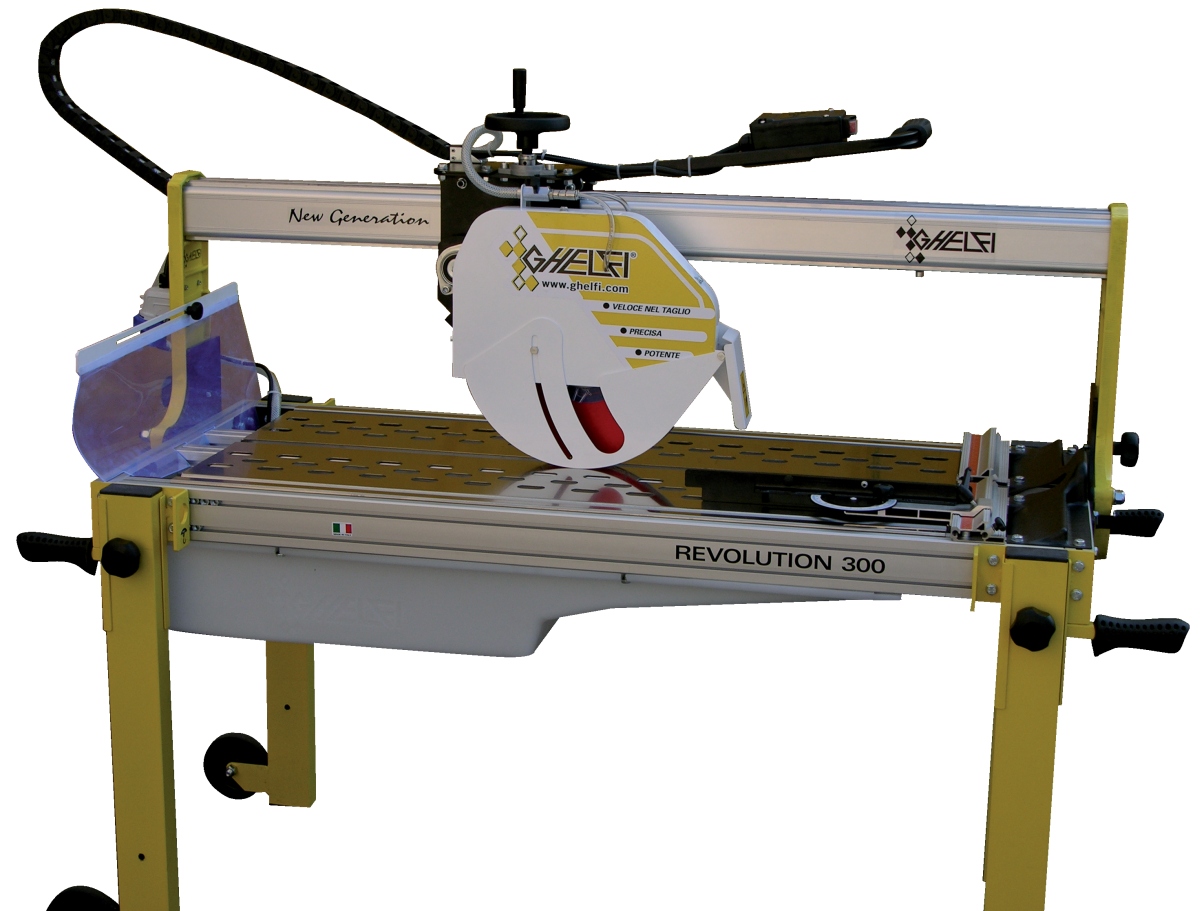

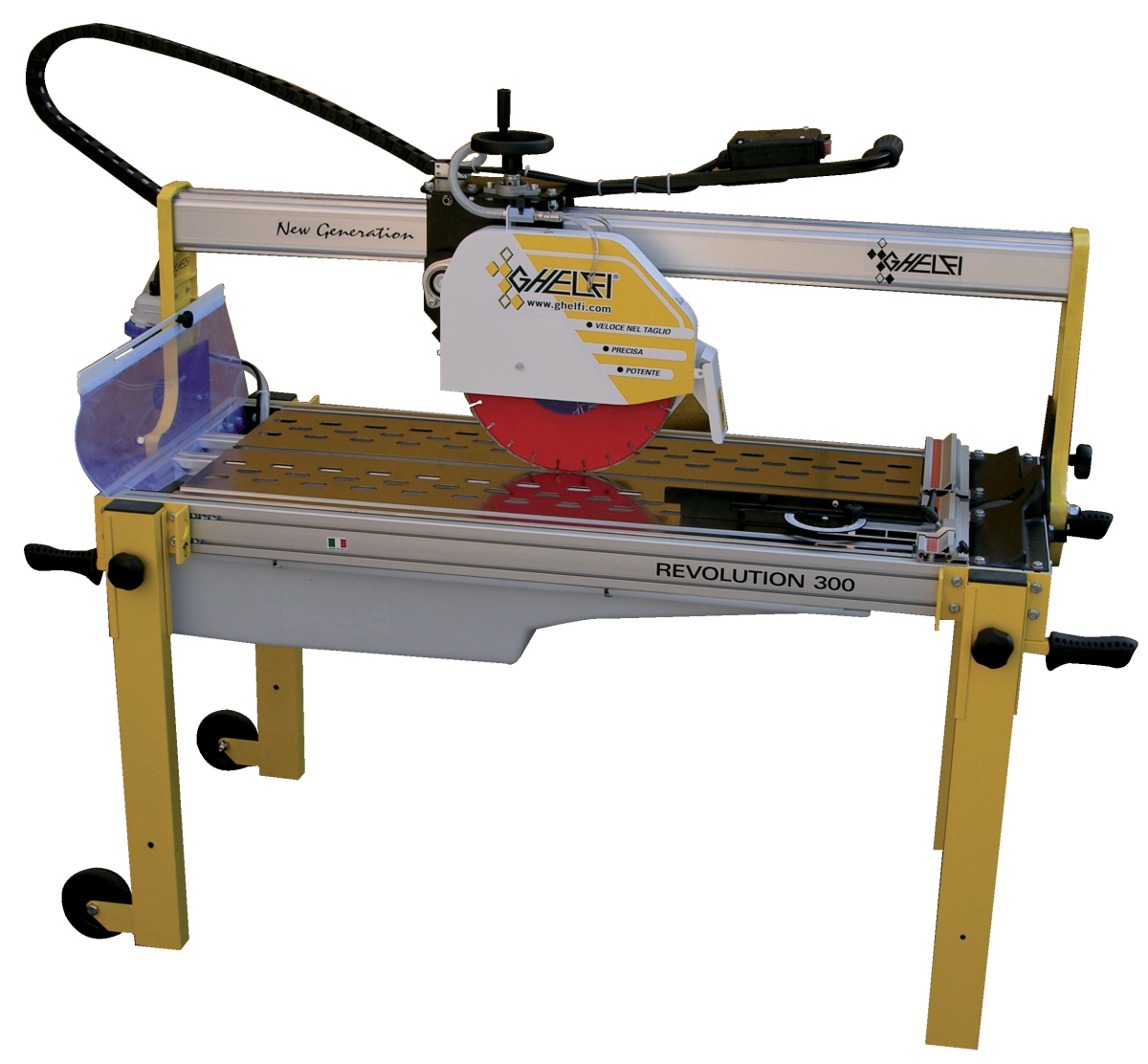

REVOLUTION 300 – MACCHINA A PONTE PER TAGLIO AD ACQUA MOTORE 3HP 230V, FORNITA SENZA DISCO. SPESSORE DI TAGLIO CON DISCO Ø300/350 SINGOLA PASSATA 8,5/11CM DOPPIA PASSATA 13CM. DISPONIBILE IN DUE LUNGHEZZE, OPPURE IN LUNGHEZZA A RICHIESTA

Scarica le brochure PDF

thumbnail of Ghelfi Revolution 300 ITA 1.2   thumbnail of Ghelfi Accessori Revolution ITA 1.3

REVOLUTION 300img_prodotto_100_ghelfi.gif

Macchina a ponte particolarmente indicata per il taglio ad acqua del marmo, oltre che di altri materiali da costruzione e di piastrelle di ogni tipo.

Dotata di motore monofase a trazione diretta da 3HP, può montare dischi di Ø 300 o 350 mm, e taglia materiali di spessori fino a 110 mm in singola passata e 130 mm in doppia passata. E’ disponibile in due modelli capaci di diverse lunghezze massime di taglio:

Art. 1108 REVOLUTION 300 – Per tagli di lunghezza fino a cm.100

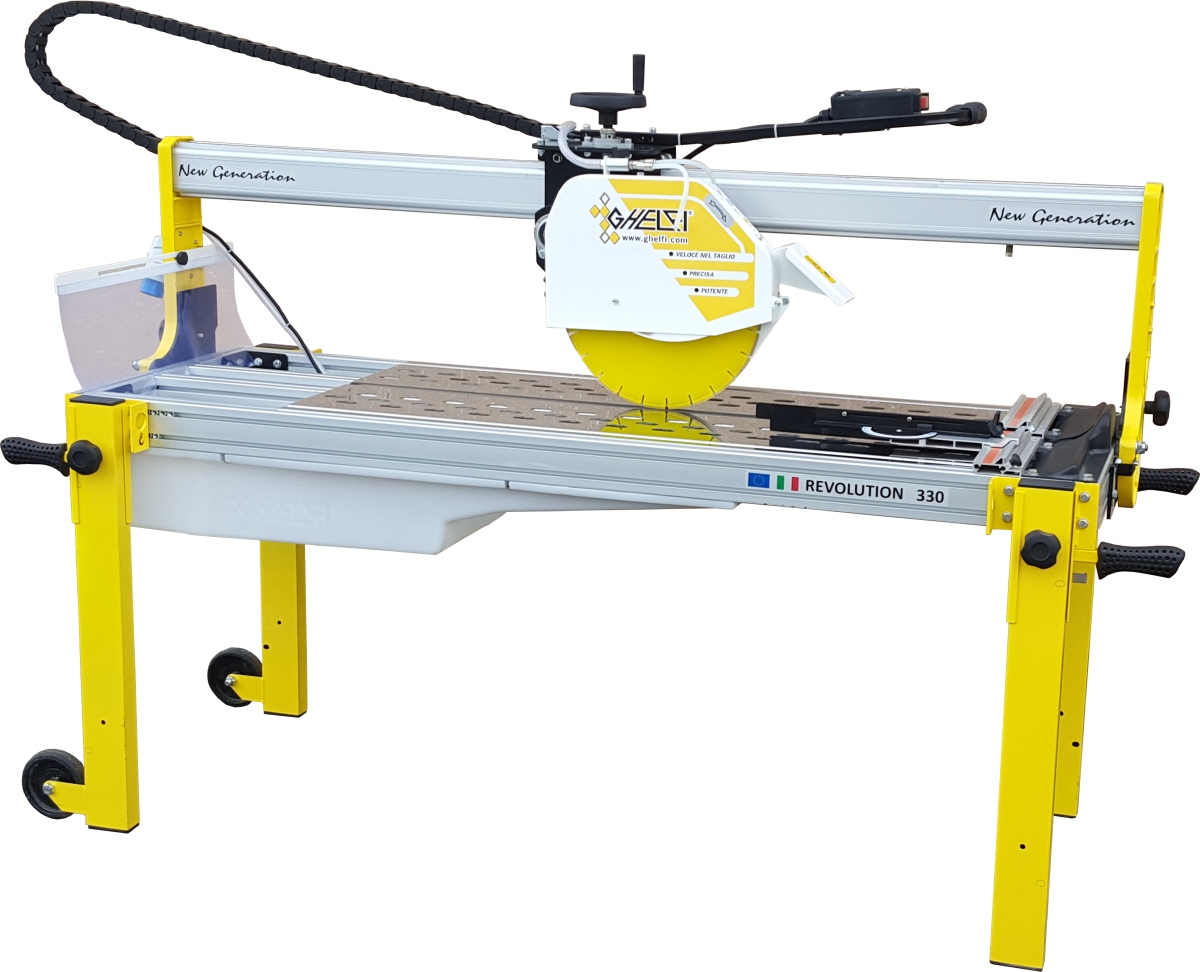

Art. 1109 REVOLUTION 330 – Per tagli di lunghezza fino a cm.130

Come per tutte le macchine della serie Ghelfi “New Generation” la sua struttura principale è costruita interamente in alluminio: è quindi estremamente resistente a qualsiasi deformazione, garantisce ottima precisione di taglio stabile nel tempo, e una vita utile molto estesa.

Tutte le macchine da taglio Ghelfi ed i loro componenti sono costruiti ed assemblati nello stabilimento di Bologna, lo stesso dove da oltre 40 anni continua ad accumularsi e ad evolvere l’esperienza nella ricerca, progettazione, realizzazione ed assistenza sui macchinari e gli accessori necessari ogni giorno ai professionisti della piastrella, della pavimentazione e dell’edilizia.

Serviamo anche la clientela più esigente, o con necessità inusuali, con un efficiente servizio di realizzazione di macchine personalizzate.

Perché REVOLUTION è la scelta migliore ?

TELAIO IN ALLUMINIO Il telaio principale, in profilati estrusi di alluminio, è molto più robusto ed al contempo molto più leggero del telaio delle macchine di vecchia generazione, tutte in ferro. E non arrugginisce. Inoltre, e forse soprattutto, la struttura in alluminio è indeformabile anche quando poggia su terreni non perfettamente piani, offrendo così la massima garanzia stabilità della precisione di linearità di taglio lungo tutta la vita del prodotto.
PIANO DI LAVORO Il piano di lavoro è in acciaio inossidabile – anch’esso come il telaio immune alla ruggine – e minimizza l’attrito con il materiale di taglio durante il posizionamento. E’ diviso in due parti, facili da sollevare per la pulizia della vasca. La larghezza complessiva del banco è di 57 cm, per gestire comodamente anche il taglio delle piastrelle più grandi.
PONTE DI SCORRIMENTO E PARTI IN MOVIMENTO Il ponte di scorrimento del gruppo di taglio è realizzato con un profilato estruso di alluminio di sezione 80x80mm. La movimentazione del gruppo di taglio è assicurata da 5 cuscinetti speciali in acciaio inox, facilmente registrabili, che scorrono su 3 guide – due sopra al ponte, una sotto – anch’esse in acciaio inox. Contrariamente a quanto avviene su sistemi concorrenti basati su cuscinetti in nylon o altri materiali proni al deterioramento, la resistenza all’usura è elevatissima, e le operazioni di manutenzione, registrazione – o sostituzione – sono di fatto azzerate o ridotte a casi davvero eccezionali.
CATENA PORTACAVI I cavi elettrici ed il tubo del liquido di raffreddamento afferenti al gruppo di taglio sono raccolti all’interno di una catena in plastica assemblata in modo da restare in qualsiasi situazione al di sopra del ponte di scorrimento, per garantire protezione da danni accidentali potenzialmente molto pericolosi sia durante il taglio che durante la movimentazione. La catena è caratterizzata da anelli singolarmente sostituibili.
TRASMISSIONE DIRETTA Il sistema di trasmissione diretta tra motore e disco offre superiore spunto iniziale, ed è perciò particolarmente efficiente per il taglio del marmo e altri materiali simili.
VASCA La vasca è realizzata in polietilene, un materiale plastico molto robusto, resistente alle basse ed alle alte temperature, indeformabile. Non fa ruggine, non perde. Dotata di un pratico tappo filettato, di cui è virtualmente impossibile il distacco accidentale, è facilmente pulibile.
TAGLIO “JOLLY” Il ponte di scorrimento e il gruppo di taglio sono facilmente inclinabili per realizzazione di tagli a 45° (“jolly”). E’ fornita di serie una prolunga dello squadro-base utile per estendere quello fissato sul banco di taglio e facilitare l’esecuzione del jolly su piastrelle di larghezza importante. Per i casi ancora più impegnativi sono disponibili opzionalmente controsquadri laterali e supporti bilaterali mobili.
BRANDEGGIO Il brandeggio verticale del gruppo di taglio consente all’operatore di realizzare fori o tagli particolare, oltre a regolare lo spessore di taglio al valore desiderato con estrema facilità.
PROTEZIONI MECCANICHE Il gruppo di taglio è dotato di una protezione frontale e di protezioni bilaterali per ridurre la dispersione di acqua e soprattutto il rischio operativo. I cavi elettrici e le condutture che afferiscono al gruppo di taglio sono raccolte e protette all’interno di una catena flessibile in plastica.
SISTEMA ELETTRICO L’interruttore è dotato di dispositivo magneto termico per la protezione elettrica del motore, e di bobina di sgancio contro le accensioni involontarie.
POMPA Basata su tecnologia ad induzione magnetica, non si danneggia né brucia anche in caso di intasamento.  Estremamente affidabile, priva di filtri da pulire, priva di manutenzione.
GAMBE Le gambe posteriori sono provviste di ruote per la movimentazione della macchina sul cantiere. Per facilitare la movimentazione sui mezzi di trasporto tutte le gambe sono retraibili rispetto al piano di lavoro, e dotate di un sistema anticaduta che facilita enormemente l’operazione anche ad un operatore solo.



Altezza massima di taglio cm. 13 (in doppia passata)

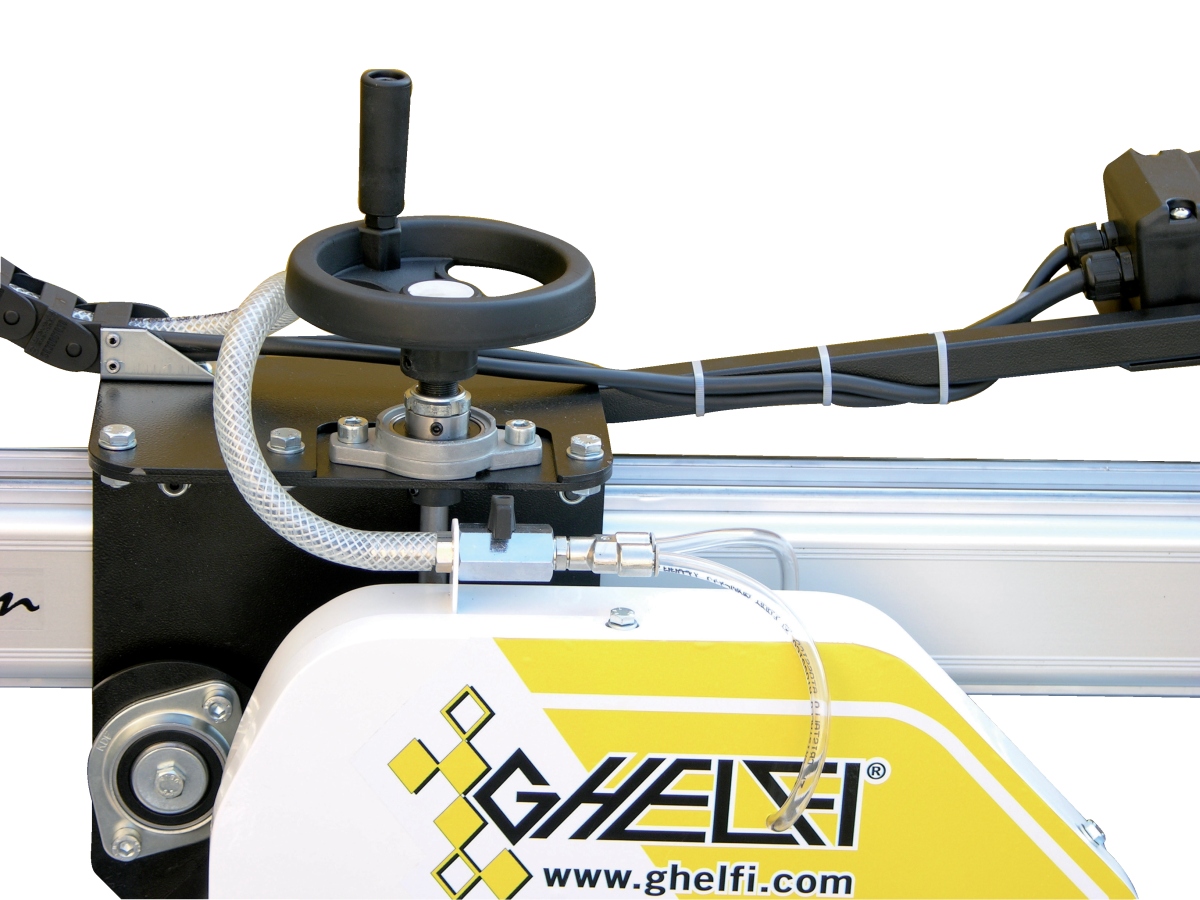

rev_300-330_caratteristiche_5.jpg Il brandeggio verticale del gruppo di taglio viene regolato millimetricamente grazie ad un volantino.
rev_300-330_caratteristiche_4.jpg La movimentazione del carrello è basata su 5 cuscinetti blindati in acciaio inox che scorrono su 3 guide in acciaio inox

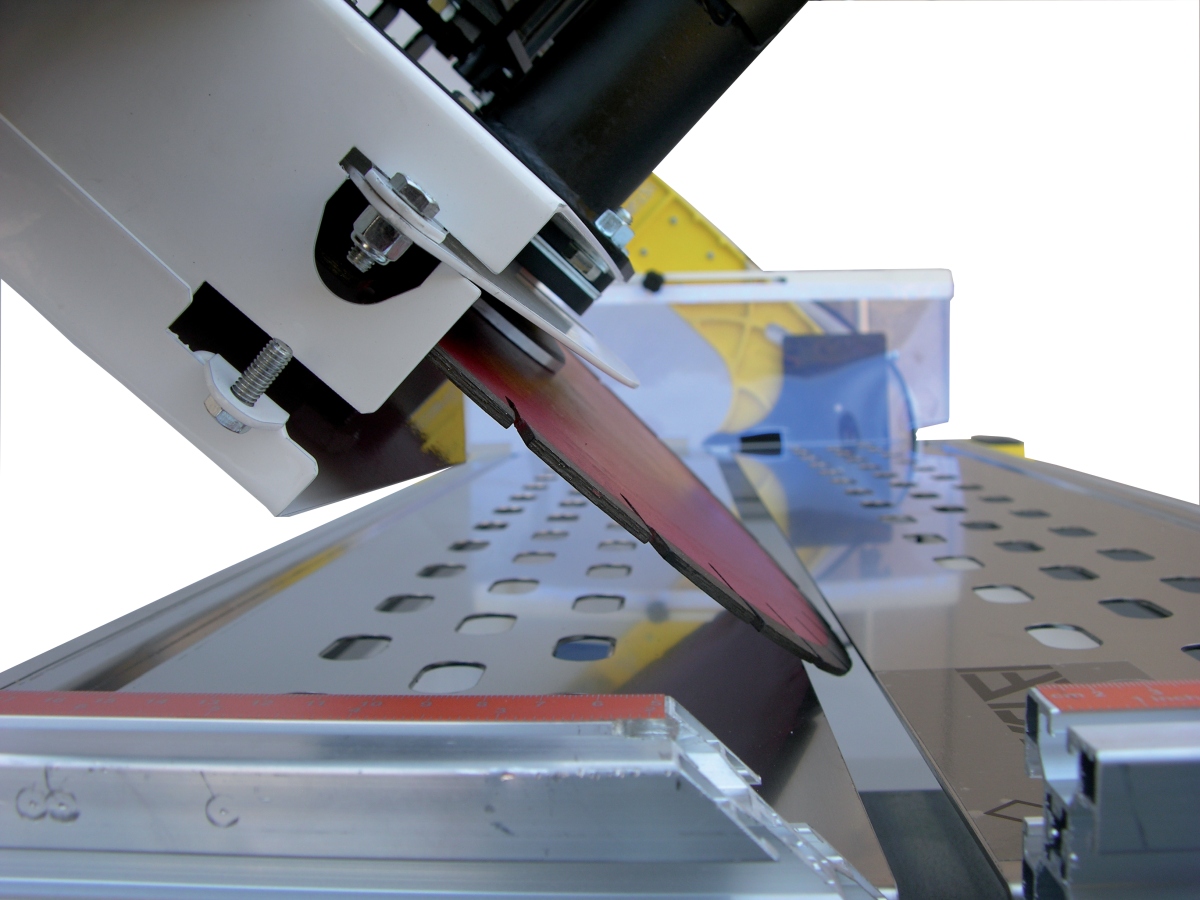

rev_300-330_caratteristiche_3.jpg Il taglio a 45° (jolly) si realizza in modo facile ed affidabile semplicemente reclinando il ponte di taglio.
rev_300-330_caratteristiche_2.jpg L’indice graduato, presente ad entrambi i capi del ponte di scorrimento, rende facile ed immediata l’esecuzione di tagli obliqui ad angoli anche diversi da 45°
rev_300-330_caratteristiche_6.jpg Gambe scorrevoli a protezione della macchina durante la movimentazione.





ARTICOLO DESCRIZIONE
1108 REVOLUTION 300 – MACCHINA A PONTE PER TAGLIO AD ACQUA CM 100 MOTORE 3HP 230V, DISCO Ø300/350, FORNITA SENZA DISCO.
1109 REVOLUTION 330 – MACCHINA A PONTE PER TAGLIO AD ACQUA CM 130 MOTORE 3HP 230V, DISCO Ø300/350, FORNITA SENZA DISCO.
