SQUALO TOP350

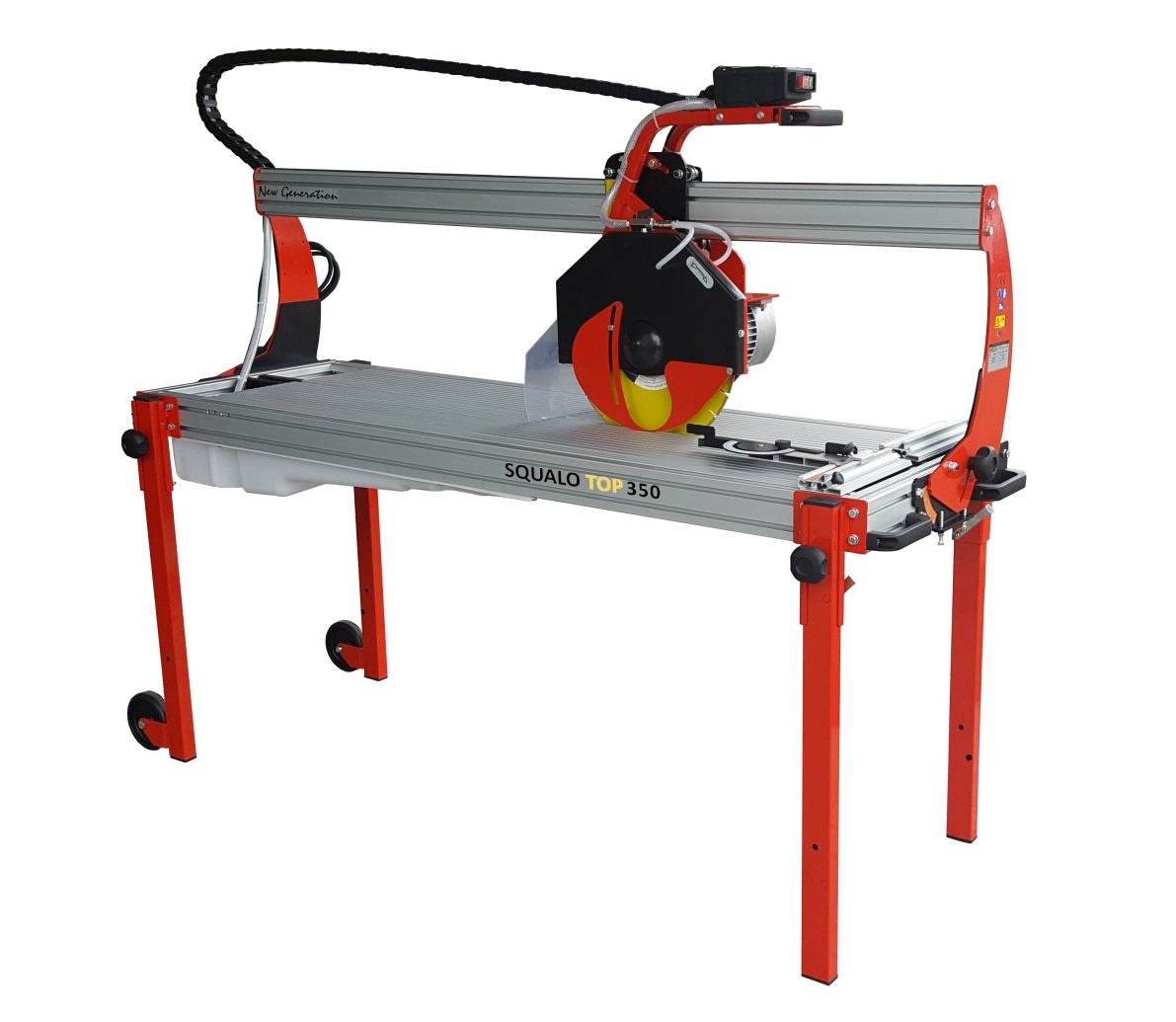

SQUALO TOP350, macchina elettrica a ponte per il taglio ad acqua di laterizi e di blocchi o lastre in materiali lapidei come marmo, granito e porfido, oltre che di piastrelle in ceramica, gres porcellanato e cotto.

  • Motore di alta qualità italiana 230 V, 3 CV (2,2 kW)
  • Trasmissione diretta
  • Supporta dischi Ø 350 mm
  • Spessore massimo di taglio 11,0 cm in singola passata, 12,0 cm in doppia passata
  • Due versioni standard, da 100 cm o 130 cm
  • Ordinabile in lunghezza personalizzata, fino a 200 cm di taglio
  • Peso a vuoto da 56 kg in su, secondo la versione
  • Struttura in profilati di alluminio: leggera, indeformabile, immune alla ruggine
  • Cuscinetti di scorrimento blindati in acciaio inox
  • Testa con brandeggio verticale e inclinazione laterale per il taglio a 45° (jolly)
  • Gambe scorrevoli con sistema anticaduta, ruote sulle gambe posteriori
  • Vasca in polietilene con tappo svitabile; pompa elettrica a induzione magnetica
  • Made in Italy

Dove acquistarlo

Descrizione

Produzione GhelfiSQUALO TOP350 è una macchina elettrica a ponte per il taglio ad acqua di laterizi e di blocchi o lastre in materiali lapidei come marmo, granito e porfido, oltre che di piastrelle in ceramica, gres porcellanato e cotto, per dischi Ø 350 mm. Ha telaio in profilati di alluminio e motore monofase da 3 CV (2,2 kW) a trasmissione diretta. È disponibile in due modelli standard, da 100 cm o 130 cm, e si può ordinare in versione più lunga, fino a 200 cm di taglio.

Come tutte le macchine da taglio Ghelfi, è progettata, costruita e assemblata nello stabilimento di Bologna. Per esigenze particolari è disponibile un servizio di realizzazione di macchine personalizzate.

A cosa serve

SQUALO TOP350 è dedicata al taglio ad acqua di:

  • laterizi
  • blocchi o lastre in materiali lapidei come marmo, granito e porfido
  • piastrelle in ceramica, gres porcellanato e cotto

Taglia materiali di spessore fino a 11,0 cm in singola passata e 12,0 cm in doppia passata. Esegue anche tagli a 45° (jolly), su spessori fino a 7,0 cm. La doppia passata si esegue ribaltando il pezzo fra un taglio e l’altro.

Caratteristiche principali

Struttura a ponte

Nelle macchine a ponte la piastrella resta ferma sul banco e il disco le scorre sopra. È la struttura adatta a piastrelle e lastre lunghe e larghe, e al taglio di precisione.

Telaio in alluminio

Il telaio principale è realizzato in profilati estrusi di alluminio: è immune alla ruggine, robusto e leggero. La struttura in profilati di alluminio resta indeformabile anche quando è caricata di peso e appoggiata su terreni non perfettamente piani, e questo contribuisce a preservare la linearità del taglio nel tempo.

Piano di lavoro

Il piano di lavoro è in alluminio, immune alla ruggine come il telaio, e riduce l’attrito con il materiale da tagliare durante il posizionamento. È diviso in due parti, facili da sollevare per agevolare la pulizia della vasca. La larghezza complessiva del banco è di 51 cm ed è estensibile con supporti laterali, disponibili come accessori.

È fornita di serie una prolunga dello squadro-base, che estende quello fissato sul banco di taglio. Sono disponibili come accessori controsquadri laterali e supporti bilaterali mobili. Prolunga e accessori facilitano il taglio di piastrelle larghe, sia a 90° sia a 45° (jolly).

Ponte di scorrimento e parti in movimento

Il ponte di scorrimento del gruppo di taglio è un profilato estruso di alluminio di sezione 40x80mm. Il gruppo di taglio si muove su 4 cuscinetti blindati in acciaio inox, facilmente registrabili, che scorrono su 2 guide (una sopra al ponte, una sotto), anch’esse in acciaio inox, ad alta resistenza all’usura.

Catena portacavi

I cavi elettrici e il tubo del liquido di raffreddamento del gruppo di taglio sono raccolti in una catena flessibile in plastica robusta, montata in modo da restare sempre al di sopra del ponte di scorrimento e lontano dal punto di taglio: li protegge da danni accidentali durante il taglio e durante la movimentazione. Quando necessario, gli anelli della catena si sostituiscono singolarmente.

Trasmissione diretta

La trasmissione diretta fra motore e disco offre un maggiore spunto iniziale ed è perciò efficiente, oltre che per il taglio di ceramica e gres porcellanato, anche per il taglio di alcuni materiali lapidei come il marmo.

Raffreddamento ad acqua del disco

Il taglio ad acqua evita la formazione di polvere e raffredda il disco, allungandone la vita utile. L’acqua arriva dalla pompa al rubinetto attraverso un tubo rinforzato, che riprende la forma se viene piegato. Il rubinetto, in metallo, regola il flusso e lo divide in due getti, uno per ciascuna faccia del disco, per un raffreddamento uniforme.

Vasca

La vasca è in polietilene, un materiale plastico robusto, indeformabile e resistente alle basse e alle alte temperature, che non arrugginisce. Ha un foro di scarico sul fondo, chiuso da un tappo filettato che non si toglie per errore durante il trasporto, ed è facile da pulire.

Taglio a 45° (jolly)

Il ponte di scorrimento e con esso il gruppo di taglio si inclinano per eseguire tagli a 45° (jolly).

Brandeggio verticale

Il brandeggio verticale del gruppo di taglio consente di eseguire tagli speciali o fori rettangolari e di regolare lo spessore di taglio al valore desiderato. Con il movimento verticale sbloccato la testa può scendere sul pezzo dall’alto, e questo facilita due lavori. Il primo sono i fori rettangolari, come quello per dare accesso a una scatola elettrica: la piastrella resta ferma, si taglia il primo lato, si ruota la piastrella di un quarto di giro e si ripete per gli altri lati. Il secondo è il taglio di piastrelle particolarmente lunghe: a testa alzata la piastrella si infila sotto il disco, si taglia il primo tratto abbassando la testa, poi si blocca il movimento verticale e si prosegue in orizzontale. Il brandeggio è assistito da un sistema di richiamo a molle, tarato per seguire in modo naturale il gesto dell’operatore.

Protezioni meccaniche

Il gruppo di taglio ha protezioni basculanti bilaterali, per ridurre la dispersione di acqua e il rischio operativo.

Sistema elettrico

L’interruttore ha un dispositivo magnetotermico per la protezione elettrica del motore e una bobina di sgancio contro le accensioni involontarie. In caso di corrente irregolare (per esempio per un generatore di potenza insufficiente, o un cavo elettrico troppo lungo o di sezione inadeguata) o di surriscaldamento del motore, il pulsante verde di accensione si sgancia automaticamente. Lo stesso avviene se la corrente si interrompe all’improvviso, perché il motore non riparta senza preavviso al ritorno dell’alimentazione. I pulsanti di accensione e spegnimento sono protetti dall’acqua e raggiungibili dalla normale posizione di lavoro. Sul telaio è presente un punto di collegamento per la facile realizzazione di una messa a terra supplementare, quando opportuno.

Pompa elettrica a induzione magnetica

La pompa elettrica a induzione magnetica è costruita per evitare automaticamente il danneggiamento o la bruciatura del motore anche in caso di intasamento. Non ha asse né guarnizioni: la turbina gira trascinata dal campo magnetico del motore, chiuso in un corpo sigillato, e l’acqua non può infiltrarsi. Se un detrito blocca la turbina, questa si ferma senza sovraccaricare il motore e riprende a girare quando il blocco viene rimosso.

Gambe e ruote

Per facilitare il trasporto tutte le gambe scorrono rispetto al piano di lavoro; il loro fissaggio comprende un sistema anticaduta che facilita la manovra anche a un operatore solo. Le gambe posteriori hanno ruote per spostare la macchina in cantiere. Ai lati del telaio ci sono maniglie per il sollevamento e il trasporto.

SQUALO, vista d'insieme della testa di taglio

Gruppo di taglio inclinabile per l’esecuzione del jolly fino a 45°

SQUALO, scala goniometrica dell'inclinazione

Indice graduato per la regolazione del taglio inclinato.

SQUALO, vista d'insieme

Gambe retraibili e ruote di trasporto.

SQUALO, prolunga del piano di lavoro

Coppia di rulliere per estendere lateralmente il piano di lavoro (opzionali)

Dati tecnici

CARATTERISTICA SQUALO TOP350
Articoli 1127 (100 cm), 1128 (130 cm)
Motore monofase 230 V, 3 CV (2,2 kW)
Velocità di rotazione del motore (giri/min) 2800
Trasmissione diretta
Ø disco (mm) 350
Larghezza del piano di lavoro (cm) 51
Peso a vuoto (kg) da 56 in su, secondo la versione

Capacità di taglio

MODELLO Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano Spessore massimo di taglio in singola passata Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l'altro) Spessore massimo del taglio jolly a 45°
SQUALO TOP350 100 90 105 11,0 12,0 7,0
SQUALO TOP350 130 120 135 11,0 12,0 7,0

Su richiesta: lunghezze di taglio fino a 200 cm.

Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco, cm
Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano, cm
Spessore massimo di taglio in singola passata Spessore massimo di taglio in singola passata, cm
Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l'altro) Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l’altro), cm
Spessore massimo del taglio jolly a 45° Spessore massimo del taglio jolly a 45°, cm

Gamma prodotto: versioni e dotazione

È fornita senza disco.

ARTICOLO DESCRIZIONE
1127 SQUALO TOP350 100 – MACCHINA A PONTE PER TAGLIO AD ACQUA – MOTORE 3CV 230V – SUPPORTA DISCHI Ø350MM – FORNITA SENZA DISCO – LUNGHEZZA MAX 100CM
1128 SQUALO TOP350 130 – MACCHINA A PONTE PER TAGLIO AD ACQUA – MOTORE 3CV 230V – SUPPORTA DISCHI Ø350MM – FORNITA SENZA DISCO – LUNGHEZZA MAX 130CM
