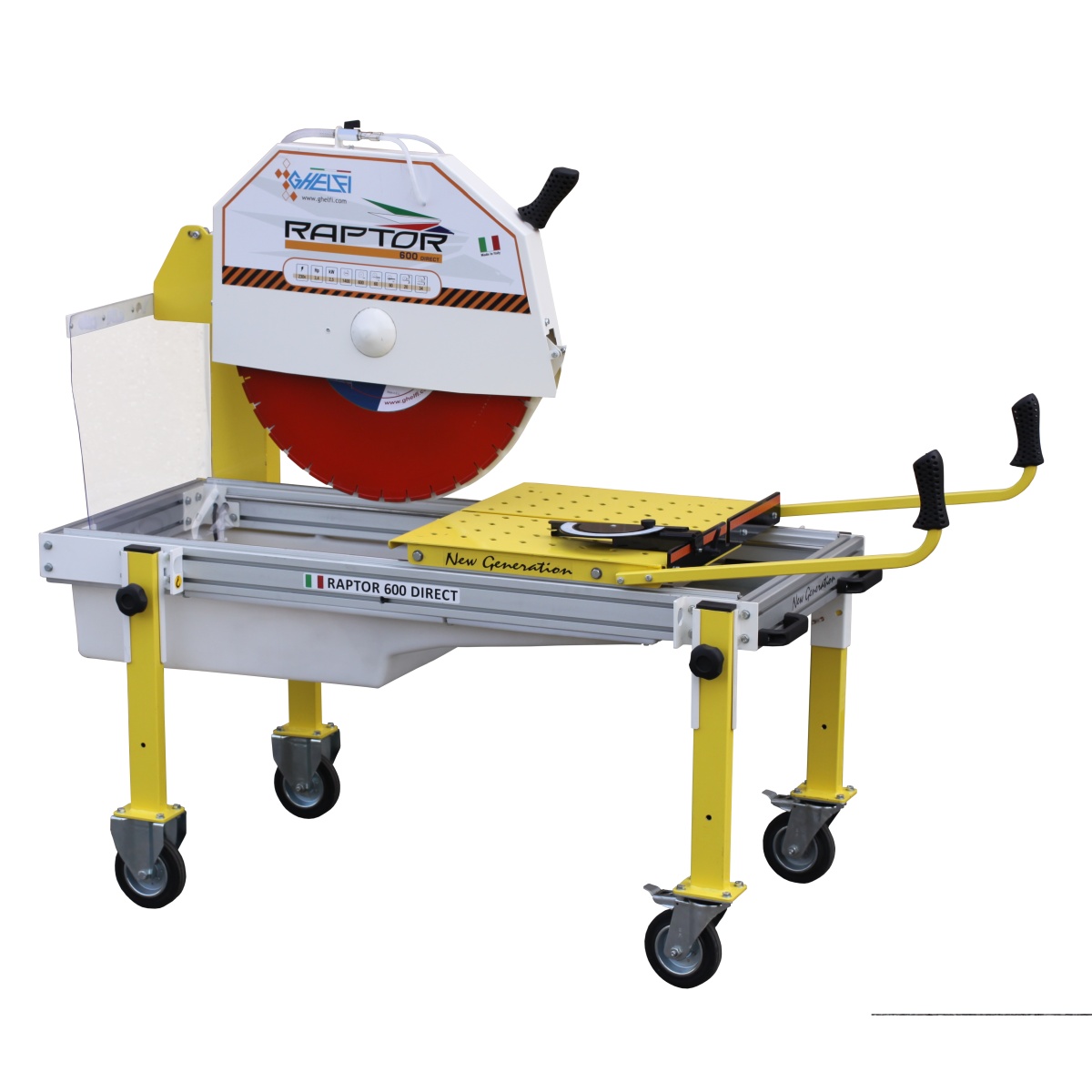

RAPTOR DIRECT

RAPTOR DIRECT, macchina elettrica a carrello per il taglio ad acqua di poroton, tufo, laterizi e manufatti in cemento.

  • Motore di alta qualità italiana 230 V, 3,4 CV (2,5 kW)
  • Due versioni: per dischi Ø 700 mm oppure Ø 600 mm
  • Spessore massimo di taglio con dischi Ø 700 mm: 25,0 cm in singola passata, 30,0 cm in doppia passata
  • Spessore massimo di taglio con dischi Ø 600 mm: 20,0 cm in singola passata, 27,0 cm in doppia passata
  • Struttura in profilati di alluminio: leggera, indeformabile, immune alla ruggine
  • Carrello su cuscinetti blindati in acciaio inox, con dispositivo antiribaltamento su entrambi i lati
  • Gambe scorrevoli con sistema anticaduta, ruote in gomma su tutte le gambe, baricentro ridotto per la stabilità
  • Vasca in polietilene con tappo svitabile; pompa elettrica a induzione magnetica
  • Peso a vuoto 130 kg
  • Made in Italy

Dove acquistarlo

Descrizione

Produzione GhelfiRAPTOR DIRECT è una macchina con struttura a carrello per il taglio ad acqua di poroton, tufo, laterizi e manufatti in cemento, per dischi Ø 700 mm oppure Ø 600 mm secondo la versione. Ha telaio in profilati di alluminio e motore monofase da 3,4 CV (2,5 kW).

Come tutte le macchine da taglio Ghelfi, è progettata, costruita e assemblata nello stabilimento di Bologna. Per esigenze particolari è disponibile un servizio di realizzazione di macchine personalizzate.

A cosa serve

RAPTOR DIRECT è dedicata al taglio ad acqua di:

  • blocchi di poroton
  • tufo
  • laterizi
  • manufatti in cemento

La versione per dischi Ø 700 mm taglia materiali di spessore fino a 250 mm in singola passata e 300 mm in doppia passata; la versione per dischi Ø 600 mm fino a 200 mm e 270 mm. La lunghezza massima di taglio è di 80 cm; a testa abbassata 60 cm per la versione 600 e 55 cm per la versione 700. La doppia passata si esegue ribaltando il pezzo fra un taglio e l’altro.

Caratteristiche principali

Struttura a carrello

Nelle macchine a carrello il pezzo resta fermo sul carrello, che si spinge contro il disco. È la struttura adatta al taglio di blocchi spessi e compatti, con dischi di grande diametro e motori di potenza elevata.

Telaio in alluminio

Il telaio principale è realizzato in profilati estrusi di alluminio: è immune alla ruggine, robusto e leggero. La struttura in profilati di alluminio resta indeformabile anche quando è caricata di peso e appoggiata su terreni non perfettamente piani, e questo contribuisce a preservare la linearità del taglio nel tempo.

Carrello di lavoro

Il carrello di lavoro (56x50cm) rinforzato è in ferro verniciato ricoperto di gomma, per migliorare la stabilità del materiale da tagliare, e ha maniglie di movimentazione che aiutano a tenere l’operatore distante dal gruppo di taglio. Scorre su 8 cuscinetti blindati in acciaio inox e 4 guide, anch’esse in acciaio inox, ad alta resistenza all’usura. Su entrambi i lati è presente un dispositivo antiribaltamento.

Motore monofase

Il motore monofase (3,4 CV) ha la potenza necessaria per il taglio di laterizi anche portanti, senza ricorrere all’alimentazione a 400 V.

Raffreddamento ad acqua del disco

Il taglio ad acqua evita la formazione di polvere e raffredda il disco, allungandone la vita utile. L’acqua arriva dalla pompa al rubinetto attraverso un tubo rinforzato, che riprende la forma se viene piegato. Il rubinetto, in metallo, regola il flusso e lo divide in due getti, uno per ciascuna faccia del disco, per un raffreddamento uniforme.

Vasca

La vasca è in polietilene, un materiale plastico robusto, indeformabile e resistente alle basse e alle alte temperature, che non arrugginisce. Ha un foro di scarico sul fondo, chiuso da un tappo filettato che non si toglie per errore durante il trasporto, ed è facile da pulire.

Baricentro abbassato

L’altezza ridotta delle gambe mantiene basso il baricentro della macchina e ne aumenta la stabilità anche con materiali più pesanti o ingombranti.

Brandeggio verticale

La testa ha un sistema di brandeggio incorporato, che serve a regolare la profondità di taglio e a raggiungere la lunghezza massima di taglio e lo spessore massimo di taglio in doppia passata indicati in tabella. Il brandeggio è assistito da un sistema di richiamo ad ammortizzatori a gas, tarato per seguire in modo naturale il gesto dell’operatore.

Protezioni meccaniche

Il gruppo di taglio ha una protezione frontale e protezioni bilaterali basculanti, per ridurre la dispersione di acqua e il rischio operativo.

Sistema elettrico

L’interruttore ha un dispositivo magnetotermico per la protezione elettrica del motore e una bobina di sgancio contro le accensioni involontarie. In caso di corrente irregolare (per esempio per un generatore di potenza insufficiente, o un cavo elettrico troppo lungo o di sezione inadeguata) o di surriscaldamento del motore, il pulsante verde di accensione si sgancia automaticamente. Lo stesso avviene se la corrente si interrompe all’improvviso, perché il motore non riparta senza preavviso al ritorno dell’alimentazione. I pulsanti di accensione e spegnimento sono protetti dall’acqua e raggiungibili dalla normale posizione di lavoro. Sul telaio è presente un punto di collegamento per la facile realizzazione di una messa a terra supplementare, quando opportuno.

Pompa elettrica a induzione magnetica

La pompa elettrica a induzione magnetica è costruita per evitare automaticamente il danneggiamento o la bruciatura del motore anche in caso di intasamento. Non ha asse né guarnizioni: la turbina gira trascinata dal campo magnetico del motore, chiuso in un corpo sigillato, e l’acqua non può infiltrarsi. Se un detrito blocca la turbina, questa si ferma senza sovraccaricare il motore e riprende a girare quando il blocco viene rimosso.

Gambe e ruote

Per facilitare il trasporto e il carico sui mezzi tutte le gambe scorrono rispetto al piano di lavoro, con sistema anticaduta. Tutte le gambe hanno ruote in gomma (quelle frontali sono anche piroettanti), per spostare la macchina anche su cantieri con superfici irregolari.

Dati tecnici

CARATTERISTICA RAPTOR DIRECT 600 RAPTOR DIRECT 700
Articolo 1231 1236
Motore monofase 230 V, 3,4 CV (2,5 kW) monofase 230 V, 3,4 CV (2,5 kW)
Velocità di rotazione del motore (giri/min) 1400 1400
Trasmissione diretta diretta
Ø disco (mm) 600 700
Carrello di lavoro 56x50cm 56x50cm
Peso a vuoto (kg) 130 130

Capacità di taglio

MODELLO Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano Spessore massimo di taglio in singola passata Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l'altro)
RAPTOR DIRECT 600 60 80 20,0 27,0
RAPTOR DIRECT 700 55 80 25,0 30,0
Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco, cm
Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano, cm
Spessore massimo di taglio in singola passata Spessore massimo di taglio in singola passata, cm
Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l'altro) Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l’altro), cm

Gamma prodotto: versioni e dotazione

È fornita senza disco.

ARTICOLO DESCRIZIONE
1231 RAPTOR DIRECT 600 – MACCHINA A CARRELLO PER TAGLIO AD ACQUA MOTORE 3,4HP 230V, SUPPORTA DISCHI Ø600, FORNITA SENZA DISCO
1236 RAPTOR DIRECT 700 – MACCHINA A CARRELLO PER TAGLIO AD ACQUA MOTORE 3,4HP 230V, SUPPORTA DISCHI Ø700, FORNITA SENZA DISCO
