SIMPLY 400

SIMPLY 400, macchina elettrica a carrello per il taglio ad acqua di poroton, tufo, laterizi e manufatti in cemento.

  • Motore di alta qualità italiana 230 V, 3 CV (2,2 kW)
  • Trasmissione diretta
  • Supporta dischi Ø 350 e 400 mm
  • Spessore massimo di taglio 11,5/14,0 cm in singola passata, 23,0/24,0 cm in doppia passata
  • Struttura in profilati di alluminio: leggera, indeformabile, immune alla ruggine
  • Carrello su cuscinetti blindati in acciaio inox, con dispositivo antiribaltamento su entrambi i lati
  • Protezioni meccaniche basculanti ai lati del disco (opzionali)
  • Gambe scorrevoli; sistema anticaduta e ruote sulle gambe posteriori opzionali
  • Vasca in polietilene con tappo svitabile; pompa elettrica a induzione magnetica
  • Peso a vuoto da 70 kg
  • Made in Italy

Dove acquistarlo

Descrizione

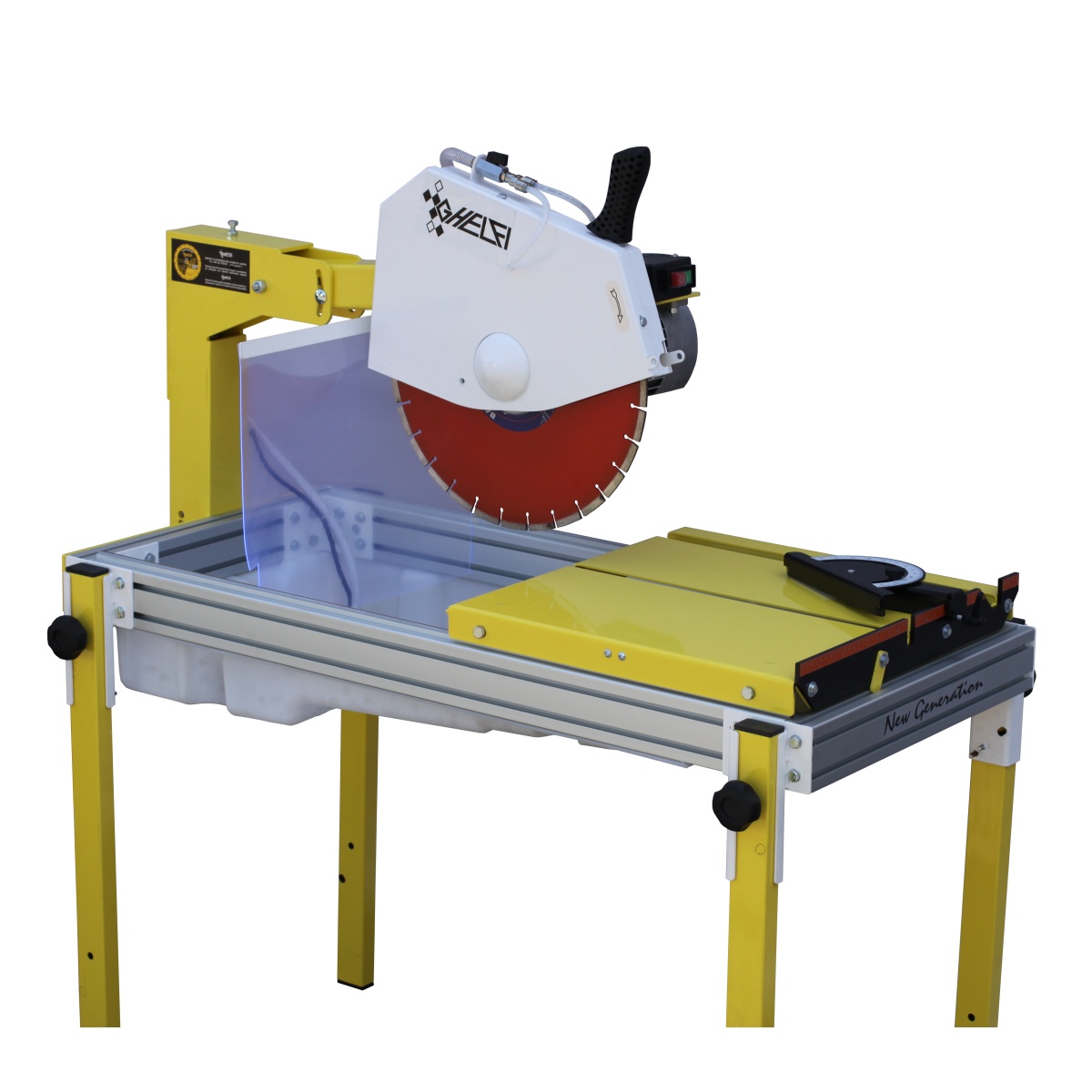

Produzione GhelfiSIMPLY 400 è una macchina con struttura a carrello per il taglio ad acqua di poroton, tufo, laterizi e manufatti in cemento, per dischi Ø 350 e 400 mm. Ha telaio in profilati di alluminio e motore monofase da 3 CV (2,2 kW) a trasmissione diretta.

Come tutte le macchine da taglio Ghelfi, è progettata, costruita e assemblata nello stabilimento di Bologna. Per esigenze particolari è disponibile un servizio di realizzazione di macchine personalizzate.

A cosa serve

SIMPLY 400 è dedicata al taglio ad acqua di:

  • blocchi di poroton
  • tufo
  • laterizi
  • manufatti in cemento

Secondo il diametro del disco taglia materiali di spessore fino a 115 (140) mm in singola passata e 230 (240) mm in doppia passata. La lunghezza massima di taglio è di 65 cm; a testa abbassata 48 cm o 45,5 cm secondo il diametro del disco. La doppia passata si esegue ribaltando il pezzo fra un taglio e l’altro.

Caratteristiche principali

Struttura a carrello

Nelle macchine a carrello il pezzo resta fermo sul carrello, che si spinge contro il disco. È la struttura adatta al taglio di blocchi spessi e compatti, con dischi di grande diametro e motori di potenza elevata.

Telaio in alluminio

Il telaio principale è realizzato in profilati estrusi di alluminio: è immune alla ruggine, robusto e leggero. La struttura in profilati di alluminio resta indeformabile anche quando è caricata di peso e appoggiata su terreni non perfettamente piani, e questo contribuisce a preservare la linearità del taglio nel tempo.

Carrello di lavoro

Il carrello di lavoro (50x50cm) è in ferro verniciato; la copertura in gomma, che migliora la stabilità del materiale da tagliare, è disponibile opzionalmente. Scorre su 4 cuscinetti blindati in acciaio inox e 2 guide, anch’esse in acciaio inox, ad alta resistenza all’usura. Su entrambi i lati è presente un dispositivo antiribaltamento. Per facilitare i tagli diagonali è disponibile opzionalmente uno squadro goniometrico.

Motore monofase

Il motore monofase da 3 CV ha la forza necessaria in cantiere per tagliare, oltre a tutti i tipi di laterizi, anche materiali più impegnativi.

Raffreddamento ad acqua del disco

Il taglio ad acqua evita la formazione di polvere e raffredda il disco, allungandone la vita utile. L’acqua arriva dalla pompa al rubinetto attraverso un tubo rinforzato, che riprende la forma se viene piegato. Il rubinetto, in metallo, regola il flusso e lo divide in due getti, uno per ciascuna faccia del disco, per un raffreddamento uniforme.

Vasca

La vasca è in polietilene, un materiale plastico robusto, indeformabile e resistente alle basse e alle alte temperature, che non arrugginisce. Ha un foro di scarico sul fondo, chiuso da un tappo filettato che non si toglie per errore durante il trasporto, ed è facile da pulire.

Brandeggio verticale

La testa ha un sistema di brandeggio incorporato, che serve a regolare la profondità di taglio e a raggiungere la lunghezza massima di taglio e lo spessore massimo di taglio in doppia passata indicati in tabella. Il brandeggio è assistito da un sistema di richiamo a molle, tarato per seguire in modo naturale il gesto dell’operatore.

Protezioni meccaniche

Il gruppo di taglio ha protezioni bilaterali (fornite opzionalmente su alcuni mercati), per ridurre la dispersione di acqua e il rischio operativo.

Sistema elettrico

L’interruttore ha un dispositivo magnetotermico per la protezione elettrica del motore e una bobina di sgancio contro le accensioni involontarie. In caso di corrente irregolare (per esempio per un generatore di potenza insufficiente, o un cavo elettrico troppo lungo o di sezione inadeguata) o di surriscaldamento del motore, il pulsante verde di accensione si sgancia automaticamente. Lo stesso avviene se la corrente si interrompe all’improvviso, perché il motore non riparta senza preavviso al ritorno dell’alimentazione. I pulsanti di accensione e spegnimento sono protetti dall’acqua e raggiungibili dalla normale posizione di lavoro. Sul telaio è presente un punto di collegamento per la facile realizzazione di una messa a terra supplementare, quando opportuno.

Pompa elettrica a induzione magnetica

La pompa elettrica a induzione magnetica è costruita per evitare automaticamente il danneggiamento o la bruciatura del motore anche in caso di intasamento. Non ha asse né guarnizioni: la turbina gira trascinata dal campo magnetico del motore, chiuso in un corpo sigillato, e l’acqua non può infiltrarsi. Se un detrito blocca la turbina, questa si ferma senza sovraccaricare il motore e riprende a girare quando il blocco viene rimosso.

Gambe

Per facilitare il trasporto tutte le gambe scorrono rispetto al piano di lavoro. Sono disponibili opzionalmente un sistema anticaduta per tutte le gambe e le ruote per le gambe posteriori, per spostare la macchina in cantiere.

Disco diamantato

Supporta dischi diamantati Ø mm 350/400

Testa di taglio con l'altezza di taglio indicata: 24 cm

Altezza massima di taglio cm. 24 in due passaggi

Carrello portapezzo

Dimensioni carrello: larghezza cm. 50, lunghezza cm. 50

Dati tecnici

CARATTERISTICA SIMPLY 400
Articolo 1240
Motore monofase 230 V, 3 CV (2,2 kW)
Velocità di rotazione del motore (giri/min) 2800
Trasmissione diretta
Ø disco (mm) 350 e 400
Carrello di lavoro 50x50cm
Peso a vuoto (kg) da 70

Capacità di taglio

MODELLO Diametro del disco Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano Spessore massimo di taglio in singola passata Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l'altro)
SIMPLY 400 Ø 350 48 65 11,5 23,0
SIMPLY 400 Ø 400 45,5 65 14,0 24,0
Diametro del disco Diametro del disco, mm
Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco, cm
Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano, cm
Spessore massimo di taglio in singola passata Spessore massimo di taglio in singola passata, cm
Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l'altro) Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l’altro), cm

Gamma prodotto: versioni e dotazione

È fornita senza disco.

ARTICOLO DESCRIZIONE
1240 SIMPLY 400 – MACCHINA A CARRELLO PER TAGLIO AD ACQUA MOTORE 3HP 230V, SUPPORTA DISCHI Ø350/400, FORNITA SENZA DISCO

Principali accessori

ARTICOLO DESCRIZIONE

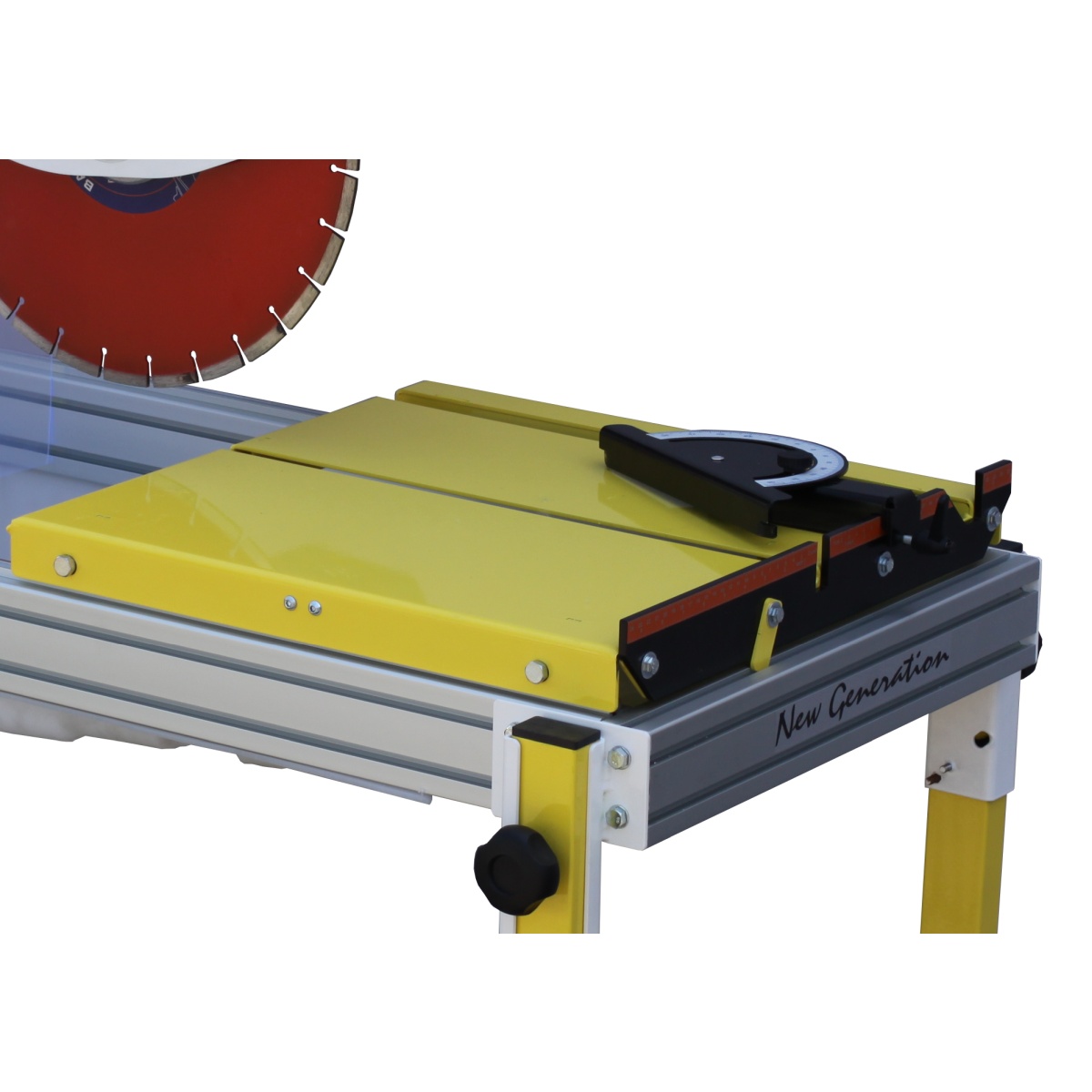

1240 01 KIT RUOTE POSTERIORI PER SIMPLY 400
1240 02 STATIVO PER TAGLI JOLLY PER SIMPLY 400
