F.048

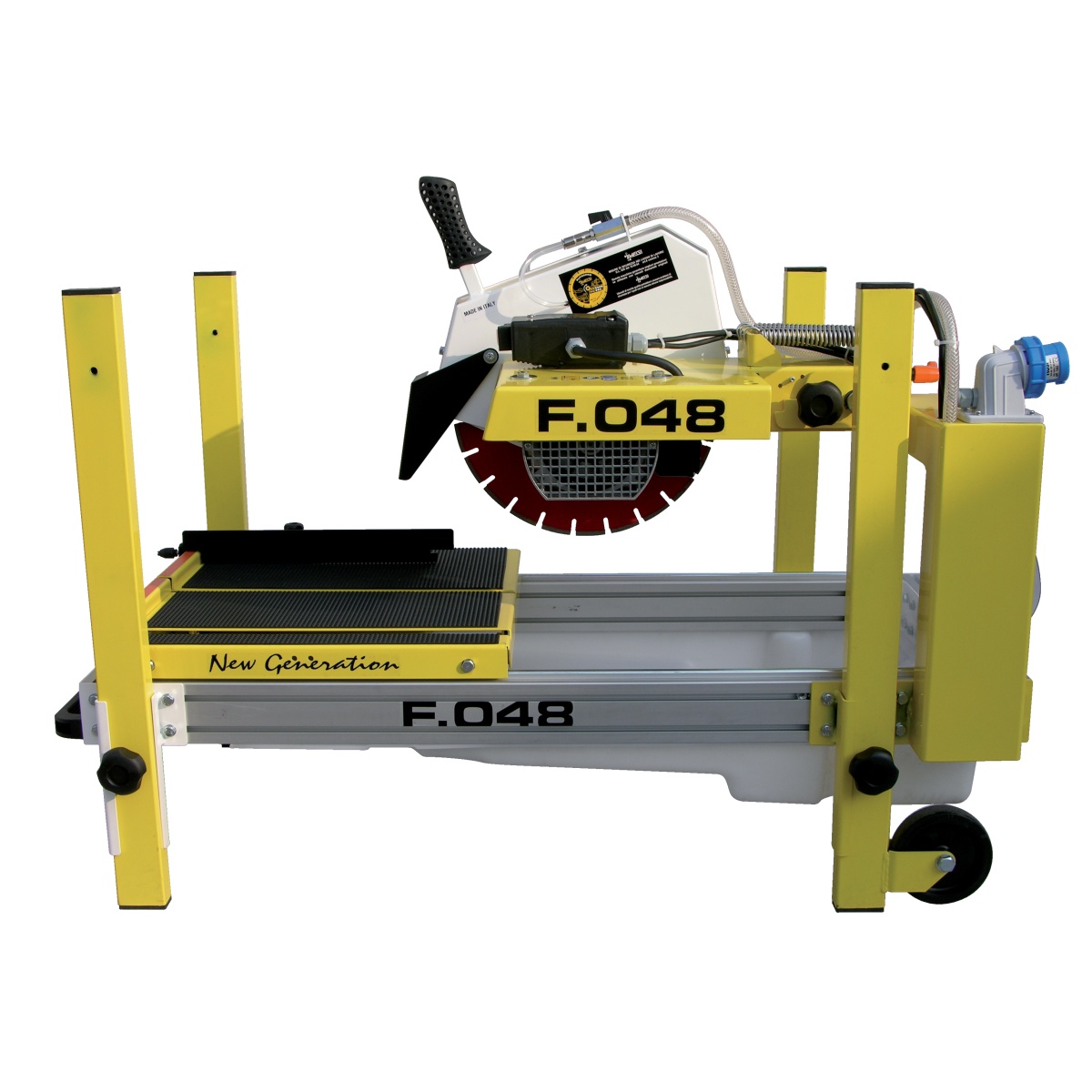

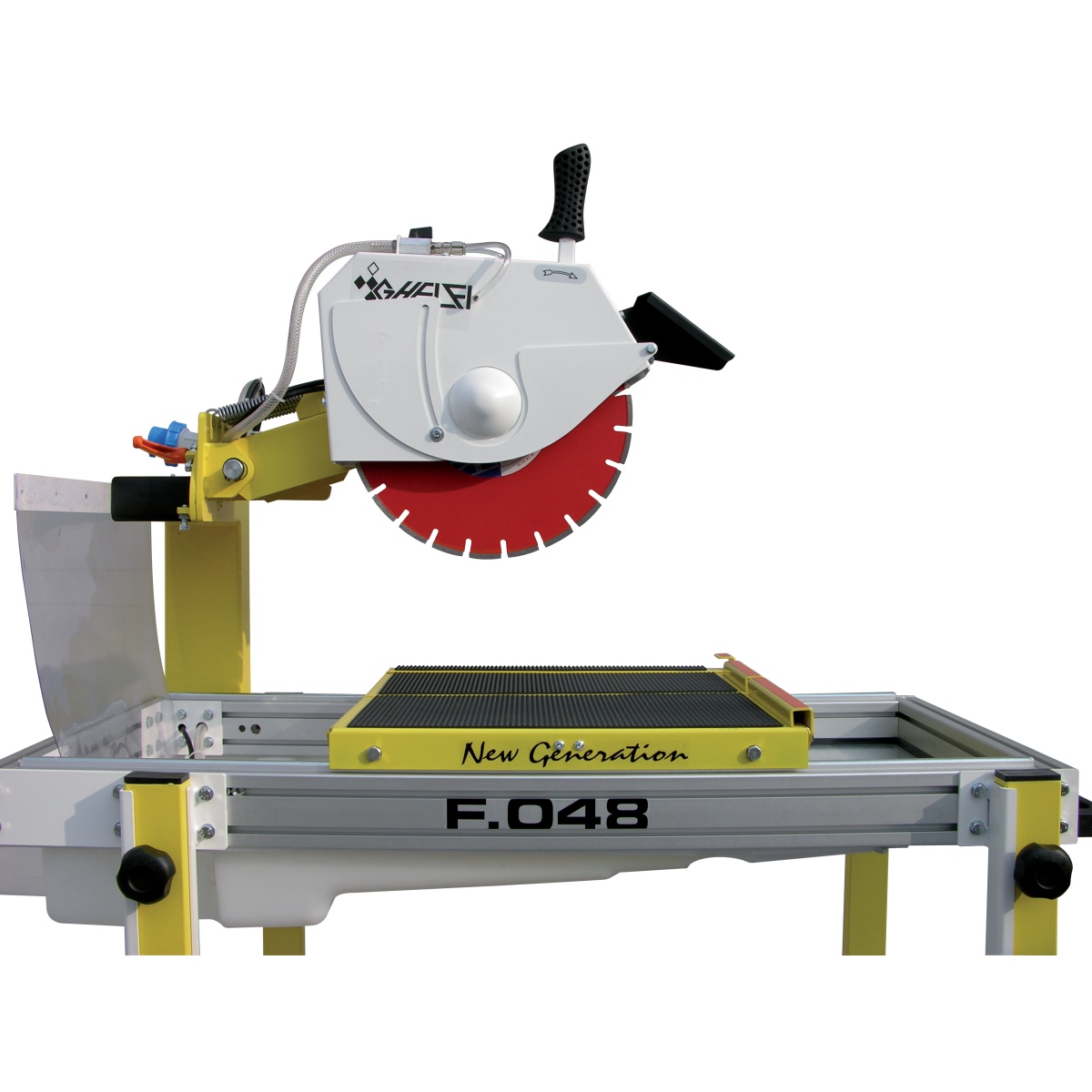

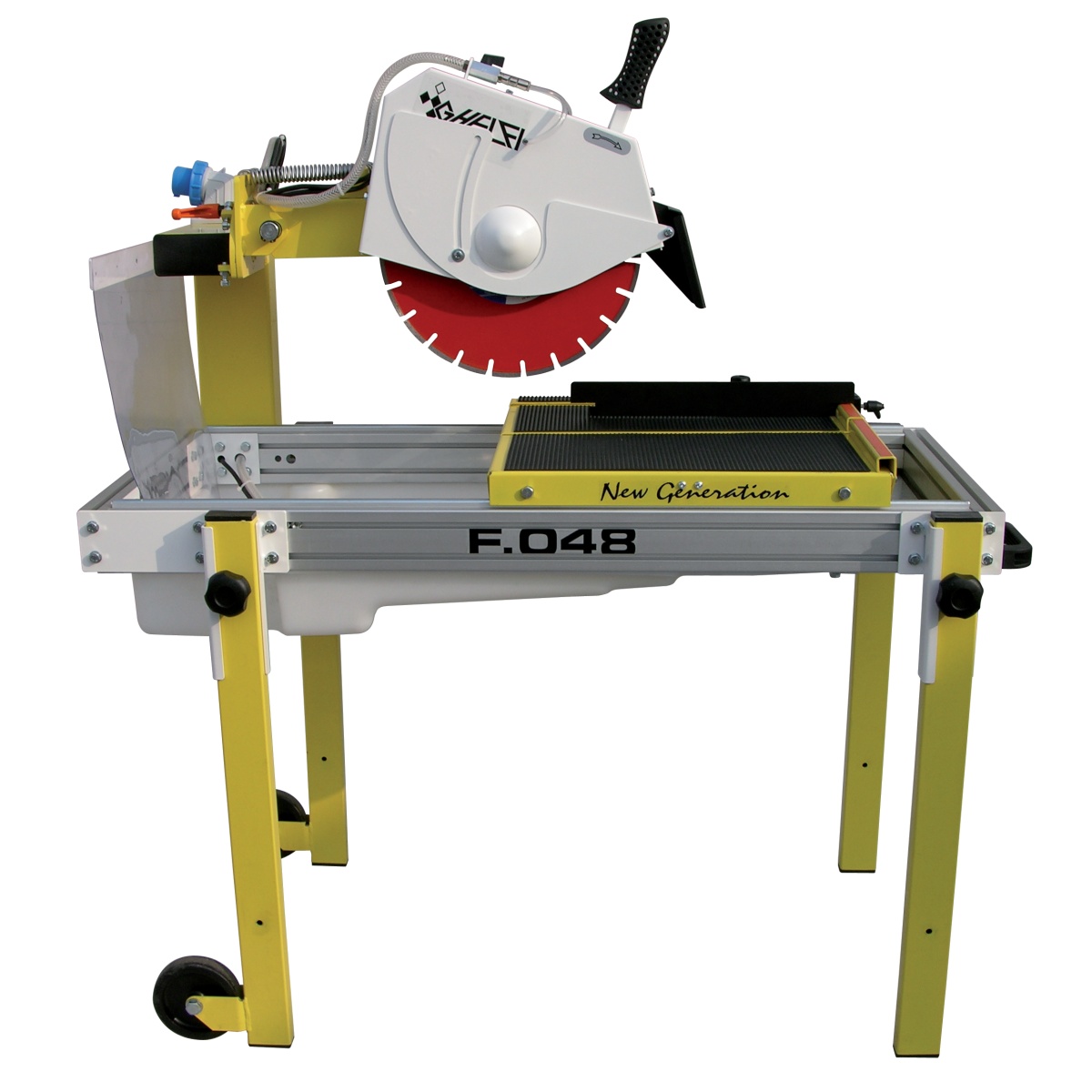

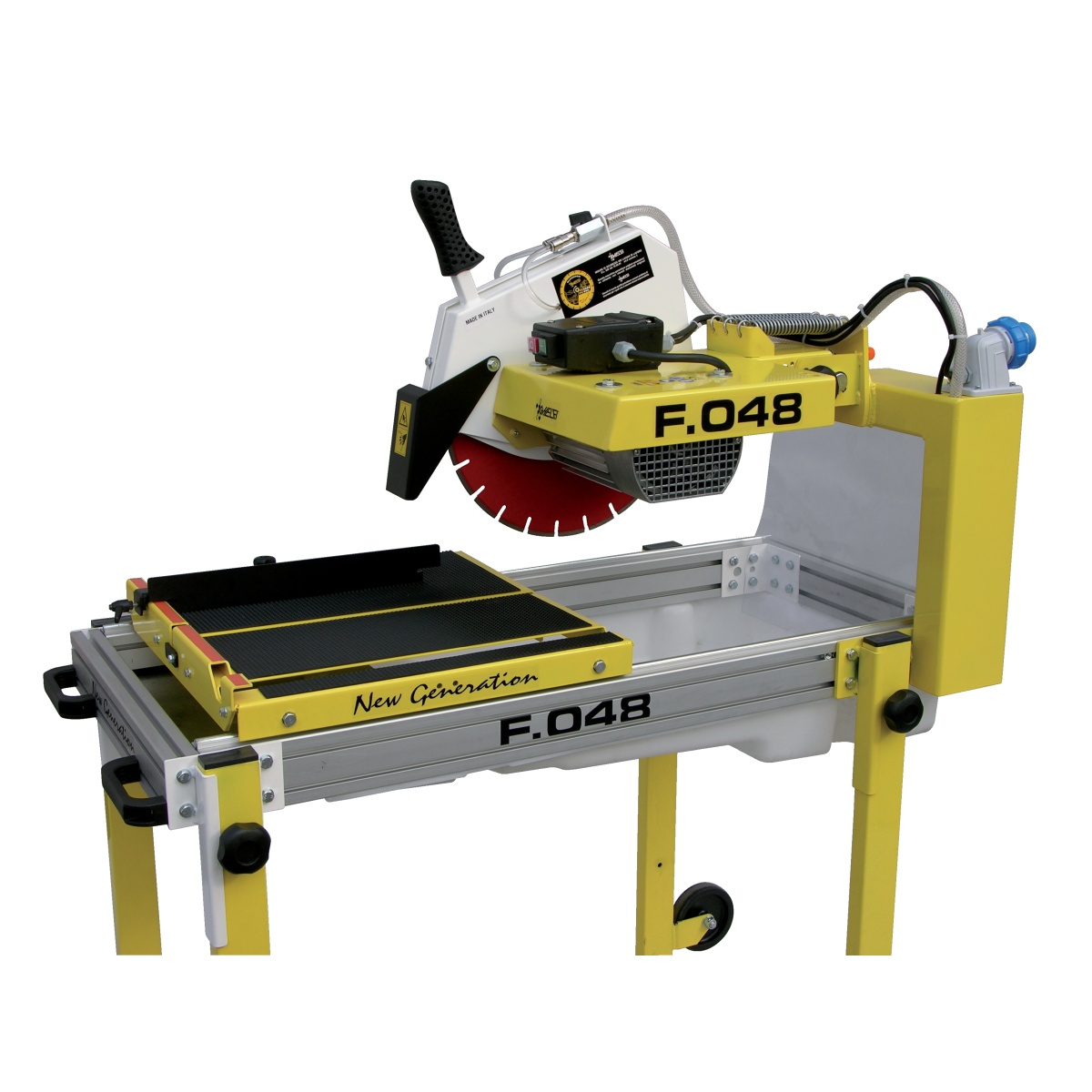

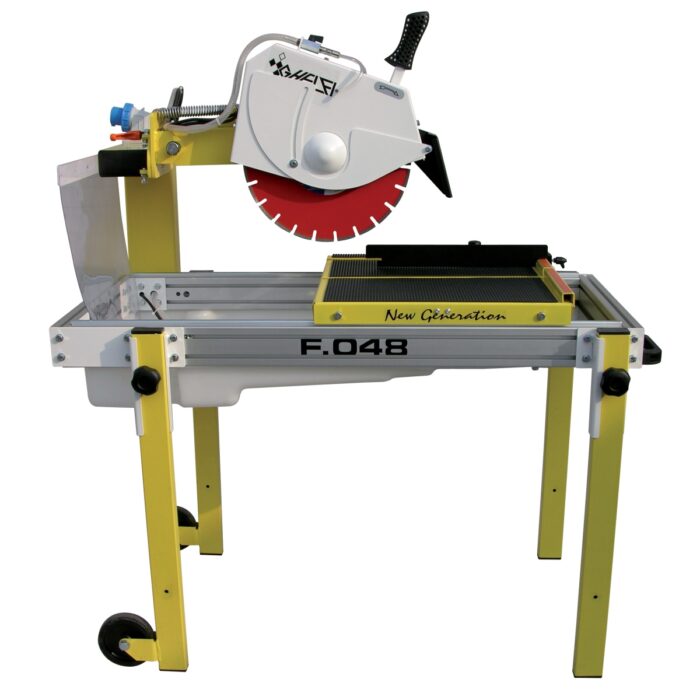

F.048, macchina elettrica a carrello per il taglio ad acqua di poroton, tufo, laterizi e manufatti in cemento.
- Motore di alta qualità italiana 230 V, 3 CV (2,2 kW)
- Trasmissione diretta
- Supporta dischi Ø 350 e 400 mm
- Spessore massimo di taglio 11,0/13,5 cm in singola passata, 24,0 cm in doppia passata
- Struttura in profilati di alluminio: leggera, indeformabile, immune alla ruggine
- Carrello su cuscinetti blindati in acciaio inox, con dispositivo antiribaltamento su entrambi i lati
- Testa inclinabile lateralmente per il taglio a 45° (jolly)
- Gambe scorrevoli con sistema anticaduta, ruote sulle gambe posteriori
- Vasca in polietilene con tappo svitabile; pompa elettrica a induzione magnetica
- Peso a vuoto 70 kg
- Made in Italy
Descrizione

Come tutte le macchine da taglio Ghelfi, è progettata, costruita e assemblata nello stabilimento di Bologna. Per esigenze particolari è disponibile un servizio di realizzazione di macchine personalizzate.
A cosa serve
F.048 è dedicata al taglio ad acqua di:
- blocchi di poroton
- tufo
- laterizi
- manufatti in cemento
Secondo il diametro del disco taglia materiali di spessore fino a 110 (135) mm in singola passata e 240 mm in doppia passata. La lunghezza massima di taglio è di 70 cm; a testa abbassata 45,5 cm o 43 cm secondo il diametro del disco. La doppia passata si esegue ribaltando il pezzo fra un taglio e l’altro.
Caratteristiche principali
Struttura a carrello
Nelle macchine a carrello il pezzo resta fermo sul carrello, che si spinge contro il disco. È la struttura adatta al taglio di blocchi spessi e compatti, con dischi di grande diametro e motori di potenza elevata.
Telaio in alluminio
Il telaio principale è realizzato in profilati estrusi di alluminio: è immune alla ruggine, robusto e leggero. La struttura in profilati di alluminio resta indeformabile anche quando è caricata di peso e appoggiata su terreni non perfettamente piani, e questo contribuisce a preservare la linearità del taglio nel tempo.

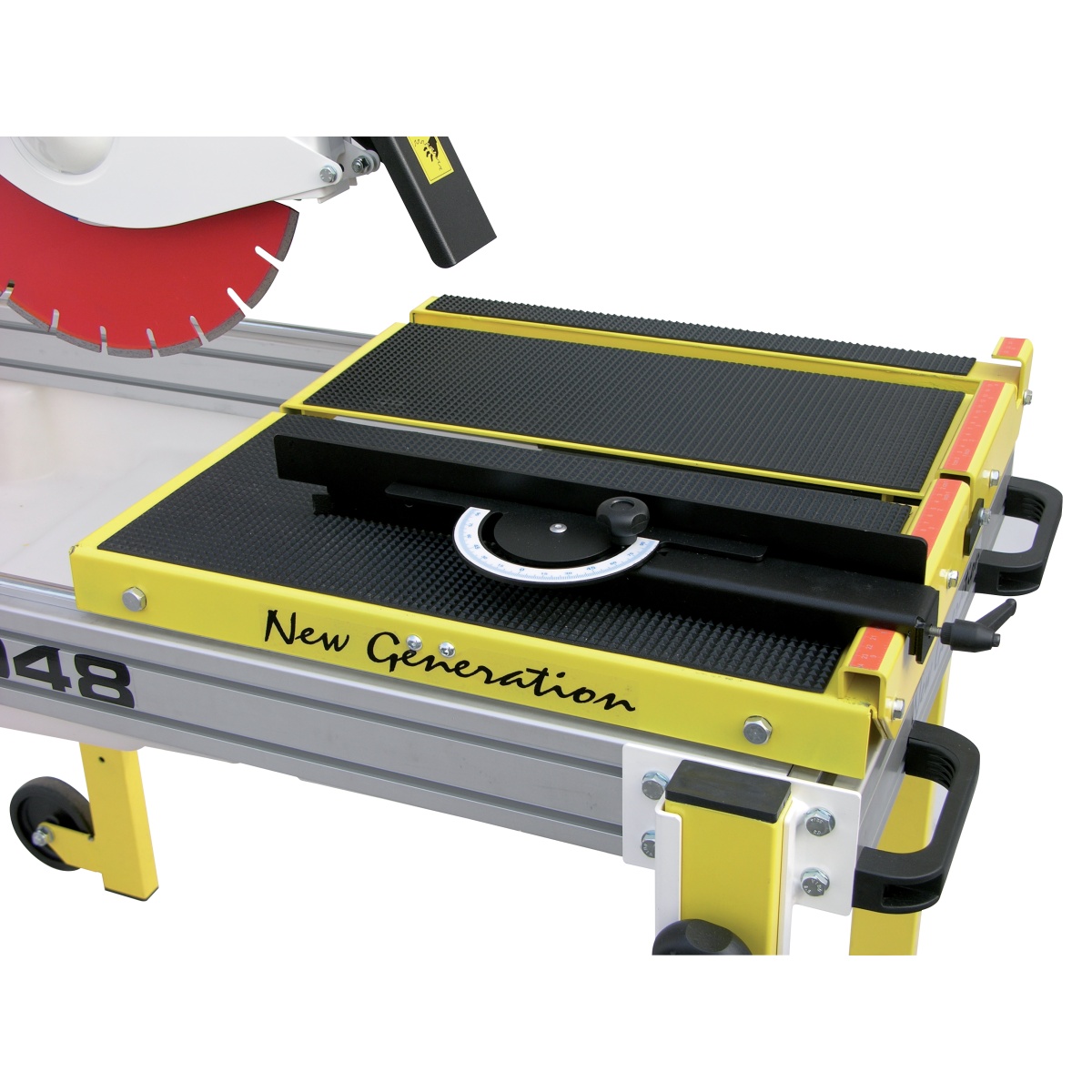

Carrello di lavoro
Il carrello di lavoro (50x50cm) è in ferro verniciato ricoperto di gomma, per migliorare la stabilità del materiale da tagliare. Scorre su 4 cuscinetti blindati in acciaio inox e 2 guide, anch’esse in acciaio inox, ad alta resistenza all’usura. Su entrambi i lati è presente un dispositivo antiribaltamento.
Motore monofase
Il motore monofase da 3 CV ha la forza necessaria in cantiere per tagliare, oltre a tutti i tipi di laterizi, anche materiali più impegnativi.
Raffreddamento ad acqua del disco
Il taglio ad acqua evita la formazione di polvere e raffredda il disco, allungandone la vita utile. L’acqua arriva dalla pompa al rubinetto attraverso un tubo rinforzato, che riprende la forma se viene piegato. Il rubinetto, in metallo, regola il flusso e lo divide in due getti, uno per ciascuna faccia del disco, per un raffreddamento uniforme.
Vasca
La vasca è in polietilene, un materiale plastico robusto, indeformabile e resistente alle basse e alle alte temperature, che non arrugginisce. Ha un foro di scarico sul fondo, chiuso da un tappo filettato che non si toglie per errore durante il trasporto, ed è facile da pulire.

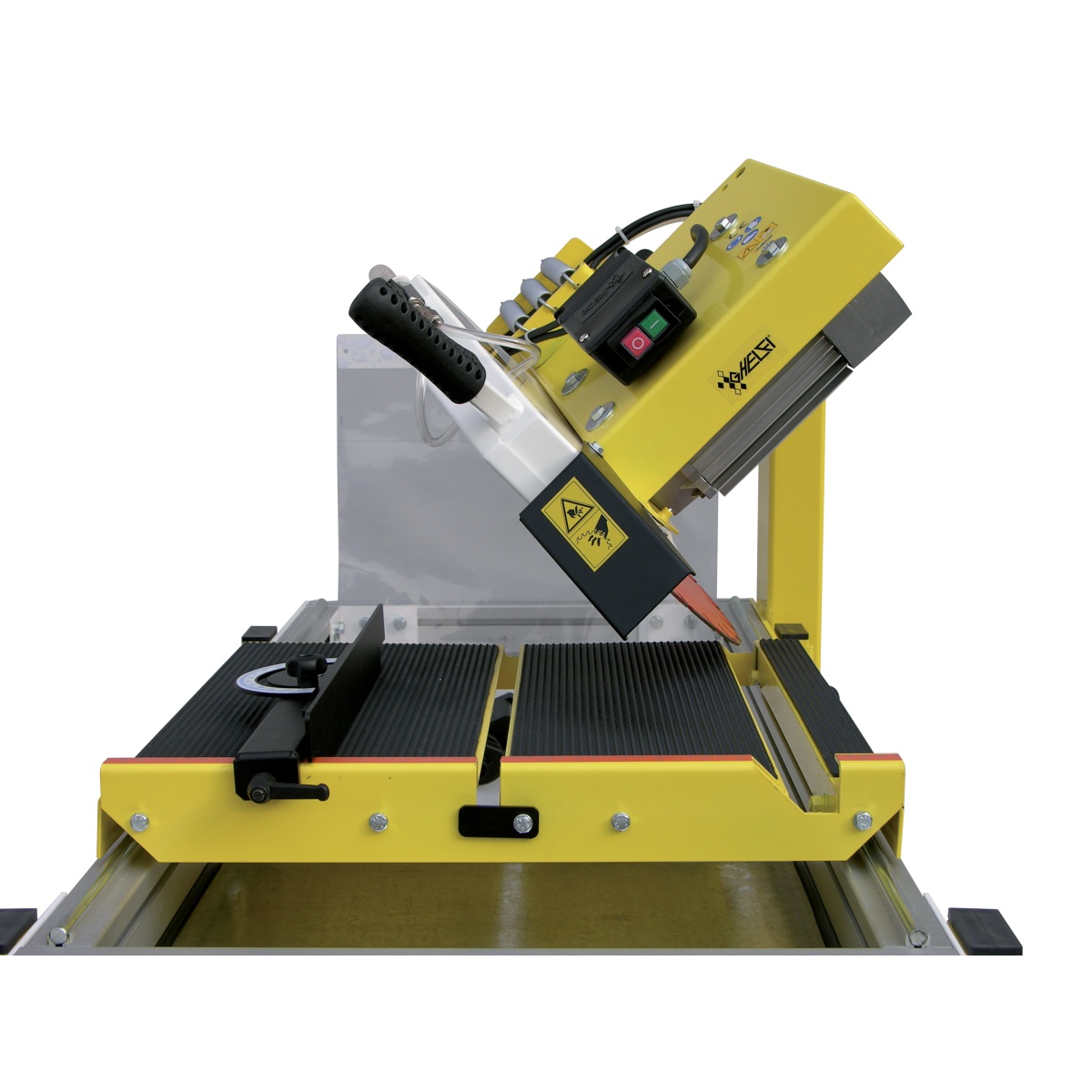

Taglio a 45° (jolly)
Il gruppo di taglio è inclinabile per eseguire tagli a 45° (jolly).
Brandeggio verticale
La testa ha un sistema di brandeggio incorporato, che serve a regolare la profondità di taglio e a raggiungere la lunghezza massima di taglio e lo spessore massimo di taglio in doppia passata indicati in tabella. Il brandeggio è assistito da un sistema di richiamo a molle, tarato per seguire in modo naturale il gesto dell’operatore.
Protezioni meccaniche
Il gruppo di taglio ha una protezione frontale e protezioni bilaterali basculanti, per ridurre la dispersione di acqua e il rischio operativo.
Sistema elettrico
L’interruttore ha un dispositivo magnetotermico per la protezione elettrica del motore e una bobina di sgancio contro le accensioni involontarie. In caso di corrente irregolare (per esempio per un generatore di potenza insufficiente, o un cavo elettrico troppo lungo o di sezione inadeguata) o di surriscaldamento del motore, il pulsante verde di accensione si sgancia automaticamente. Lo stesso avviene se la corrente si interrompe all’improvviso, perché il motore non riparta senza preavviso al ritorno dell’alimentazione. I pulsanti di accensione e spegnimento sono protetti dall’acqua e raggiungibili dalla normale posizione di lavoro. Sul telaio è presente un punto di collegamento per la facile realizzazione di una messa a terra supplementare, quando opportuno.
Pompa elettrica a induzione magnetica
La pompa elettrica a induzione magnetica è costruita per evitare automaticamente il danneggiamento o la bruciatura del motore anche in caso di intasamento. Non ha asse né guarnizioni: la turbina gira trascinata dal campo magnetico del motore, chiuso in un corpo sigillato, e l’acqua non può infiltrarsi. Se un detrito blocca la turbina, questa si ferma senza sovraccaricare il motore e riprende a girare quando il blocco viene rimosso.
Gambe e ruote
Per facilitare il trasporto tutte le gambe scorrono rispetto al piano di lavoro; il loro fissaggio comprende un sistema anticaduta che facilita la manovra anche a un operatore solo. Le gambe posteriori hanno ruote per spostare la macchina in cantiere. Ai lati del telaio ci sono maniglie per il sollevamento e il trasporto.

Supporta dischi diamantati Ø mm 350/400

Testa di taglio inclinabile per l’esecuzione dei jolly.

Altezza massima di taglio cm. 24 in due passaggi

Dimensioni carrello: larghezza cm. 50, lunghezza cm. 50

Gambe retraibili per maggiore facilità di trasporto
Dati tecnici
| CARATTERISTICA | F.048 |
|---|---|
| Articolo | F.048 |
| Motore | monofase 230 V, 3 CV (2,2 kW) |
| Velocità di rotazione del motore (giri/min) | 2800 |
| Trasmissione | diretta |
| Ø disco (mm) | 350 e 400 |
| Carrello di lavoro | 50x50cm |
| Peso a vuoto (kg) | 70 |
Capacità di taglio
| MODELLO | ||||||
|---|---|---|---|---|---|---|
| F.048 | Ø 350 | 45,5 | 70 | 11,0 | 24,0 | 7,0 |
| F.048 | Ø 400 | 43 | 70 | 13,5 | 24,0 | 9,0 |
| Diametro del disco, mm | |
| Lunghezza di taglio: taglio normale, a testa abbassata. Si misura dallo squadro fino al disco, cm | |
| Lunghezza massima di taglio: si alza la testa, si infila la piastrella sotto il disco e si taglia la prima parte abbassando il disco sulla piastrella; misura fino al punto più lontano in cui il disco, nella sua posizione più bassa, tocca il piano, cm | |
| Spessore massimo di taglio in singola passata, cm | |
| Spessore massimo di taglio in doppia passata (il pezzo si ribalta fra un taglio e l’altro), cm | |
| Spessore massimo del taglio jolly a 45°, cm |
Gamma prodotto: versioni e dotazione
È fornita senza disco.
| ARTICOLO | DESCRIZIONE |
|---|---|
| F.048 | F.048 – MACCHINA A CARRELLO PER TAGLIO AD ACQUA MOTORE 3HP 230V, SUPPORTA DISCHI Ø350/400, FORNITA SENZA DISCO |
